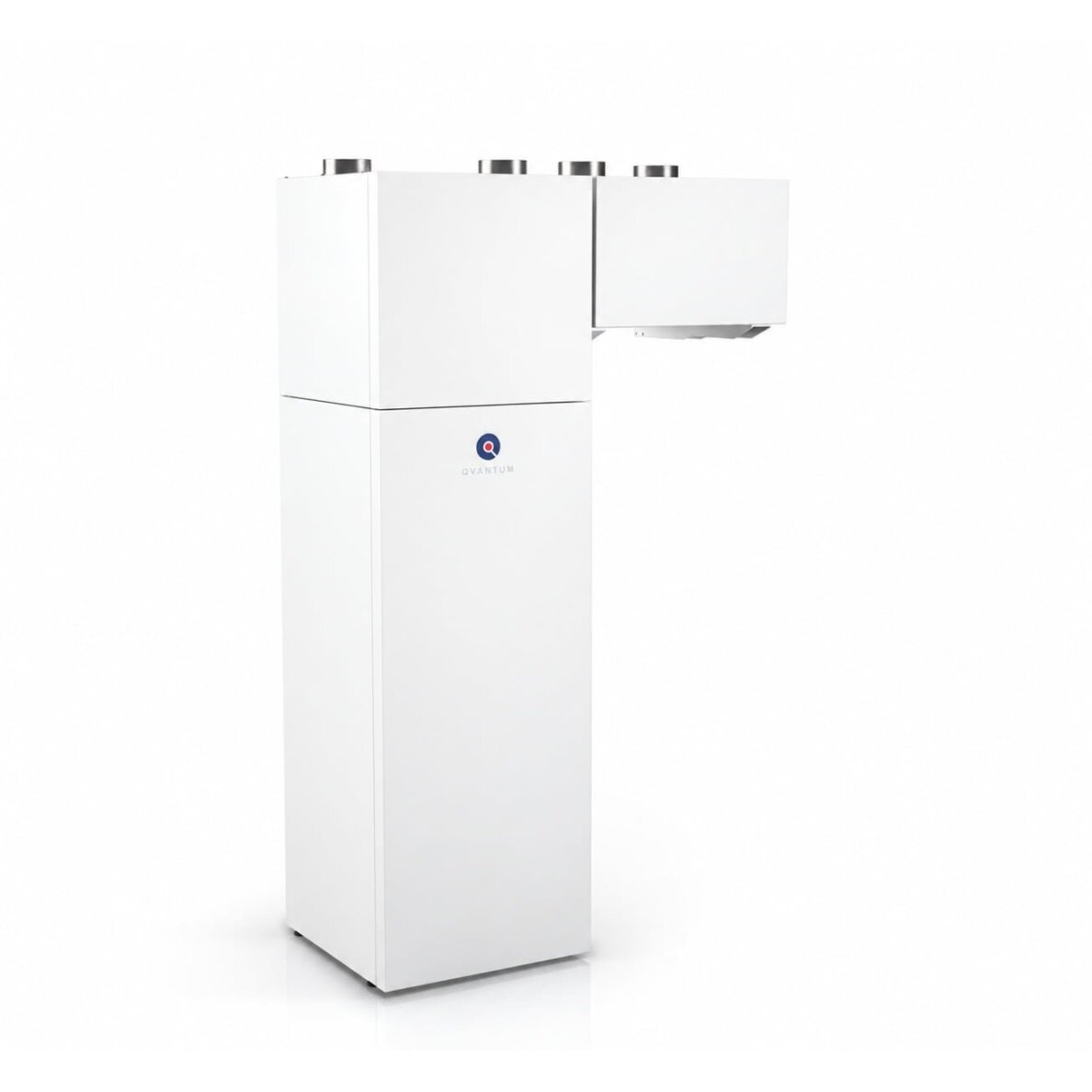

ŠILUMOS SIURBLYS QVANTUM QE 4 + QS
Kaina 12566.01 €Mažas prekės kiekis sandėlyje.Galite atsiimti šiandien arba pristatysime per 2-3 d.d. su kurjerių tarnyba.
Dėl prekės tiekimo termino teirautis pardavėjo.Lizingo skaičiuoklės- artea
-
-
Qvantum QE-4 + QS – kompleksinis namo mikroklimato sprendimas, apjungiantis šildymą, vėsinimą, mechaninį vėdinimą ir karšto vandens ruošimą. QE-4 energiją paima iš ištraukiamo patalpų oro, o QS modulis centralizuotai tiekia filtruotą ir pašildytą šviežią lauko orą į gyvenamąsias patalpas. Taip sukuriama 4 ortakių sistema ir nebereikia pasyvių šviežio oro vožtuvų sienose.
Vienas sprendimas namo šildymui, vėsinimui, vėdinimui ir karštam vandeniui
Qvantum QE-4 išnaudoja energiją, kuri įprastoje ištraukiamojoje vėdinimo sistemoje būtų tiesiog pašalinta į lauką. Šilumos siurblys iš ištraukiamo oro atgauna energiją ir panaudoja ją namo šildymui bei karšto vandens ruošimui.
- 4 kW nominali šildymo galia
- Šildymas
- Vėsinimas
- Mechaninis vėdinimas
- Momentinis buitinio karšto vandens ruošimas per šilumokaitį
- Integruota šiluminė baterija
- QS centralizuotam šviežio oro tiekimui
scene1 – Qvantum QE-4 + QS moderniame individualiame name / techninėje patalpoje
980 × 560 px4 kW nominali šildymo galia4,66 SCOP prie 35 °CA+++ 35 / 55 °Ciki 350 l 40 °C KV Extra Hot Water režimu*
Pagrindiniai QE-4 + QS privalumai4 ortakių vėdinimo sprendimasFiltruotas ir pašildytas šviežias orasŠiluminė baterija iki 90 °CŠildymas + vėsinimas + KV
Kaip veikia Qvantum QE-4 + QS?
1Ištraukiamas panaudotas orasQE ištraukia panaudotą orą iš virtuvės, vonios, sanitarinių ir kitų vėdinamų patalpų.2Atgaunama energijaŠilumos siurblio šaltnešio ciklas panaudoja ištraukiamo oro energiją šildymui ir karšto vandens ruošimui.3QS paima lauko orąŠviežias lauko oras per QS modulį filtruojamas ir pašildomas naudojant šilumos siurblio tiekiamą šilumą.4Oras tiekiamas į kambariusFiltruotas ir pašildytas oras ortakiais bei difuzoriais tiekiamas į svetainę, miegamuosius ir kitas gyvenamąsias patalpas.QS pakeičia pasyvius šviežio oro vožtuvus
Naudojant vien QE, šviežias lauko oras į namą tiekiamas per pasyvius oro vožtuvus. Pridėjus Qvantum QS, sukuriamas centralizuotas 4 ortakių sprendimas – lauko oras filtruojamas, pašildomas ir į patalpas tiekiamas ortakiais.
- Nereikia pasyvių oro vožtuvų gyvenamųjų patalpų sienose
- Lauko oras filtruojamas prieš tiekiant į patalpas
- Tiekiamas oras iš anksto pašildomas
- Oras centralizuotai paskirstomas ortakiais
- Aktualu vietose, kur didelis lauko triukšmas
- Aktualu vietose, kur svarbi lauko oro kokybė

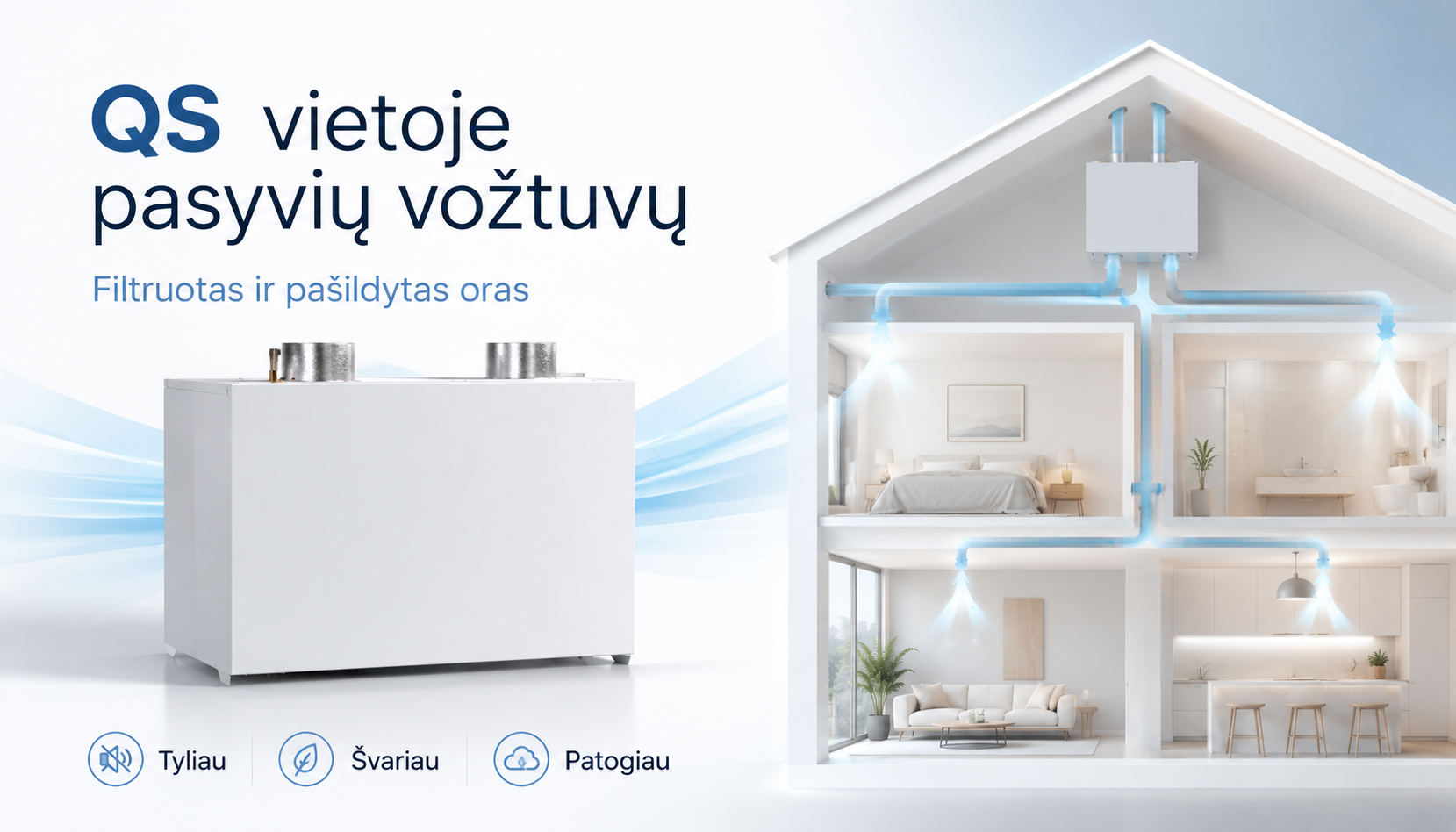

scene2 – Qvantum QE + QS 4 ortakių sistemos schema iš gamintojo dokumentacijos
980 × 560 px
Funkcijos ir technologijos
4 kW inverterinis šilumos siurblysQE-4 turi inverteriu valdomą kompresorių ir 4 kW nominalią projektinę šildymo galią.SCOP 4,66Gamintojas QE-4 nurodo 4,66 SCOP vidutiniame klimate prie 35 °C šildymo sistemos temperatūros.A+++ prie 35 / 55 °CQE-4 produkto ir sistemos šildymo efektyvumo klasė vidutiniame klimate nurodyta A+++ tiek prie 35 °C, tiek prie 55 °C.ŠildymasIš ištraukiamo oro atgauta energija naudojama namo vandens pagrindo šildymo sistemai.VėsinimasQvantum QE gamintojas pristato kaip sistemą, galinčią užtikrinti ne tik šildymą, bet ir vėsinimą.Mechaninis vėdinimasQE nuolat šalina panaudotą patalpų orą ir naudoja jame esančią energiją šilumos siurblio darbui.QS centralizuotas oro tiekimasQS įrenginys paima lauko orą, jį filtruoja, pašildo ir ortakiais paskirsto į gyvenamąsias patalpas.Šiluminė baterijaIntegruotas QE akumuliacinis bakas gali būti naudojamas kaip šiluminė baterija energijai kaupti iki 90 °C.flexready®Sistema sukurta taip, kad energiją būtų galima kaupti palankesniu elektros kainos ar didesnės atsinaujinančios energijos pasiūlos metu.API komunikacijaQvantum nurodo API komunikacijos galimybes, skirtas būsimoms lankstaus elektros tinklo ir energijos prekybos funkcijoms.Nuotolinis valdymasQvantum programinė platforma leidžia nuotoliniu būdu stebėti, reguliuoti ir diagnozuoti sistemos veikimą.Programinės įrangos atnaujinimaiGamintojas sistemą pozicionuoja kaip programine įranga paremtą platformą, kuri gali būti papildoma naujomis funkcijomis.Momentinis karšto vandens ruošimasBuitinis karštas vanduo ruošiamas per šilumokaitį, todėl geriamasis vanduo nėra ilgai laikomas įprastame karšto vandens bake.Mažesnė Legionella rizikaQvantum kaip vieną momentinio karšto vandens ruošimo per šilumokaitį privalumų nurodo Legionella rizikos išvengimą.Iki 350 l 40 °C vandensGamintojas nurodo iki 350 litrų 40 °C buitinio karšto vandens, kai aktyvuotas „Extra hot water“ režimas.
Šiluminė baterija – energiją galima sukaupti tada, kai ji pigesnė
Qvantum QE integruotas akumuliacinis bakas gali veikti kaip šiluminė baterija. Gamintojas nurodo galimybę kaupti šiluminę energiją iki 90 °C ir panaudoti ją vėliau.
- Šilumos kaupimas iki 90 °C
- flexready® technologija
- Galimybė energiją kaupti mažesnės elektros kainos metu
- Galimybė reaguoti į elektros tinklo apkrovą
- API komunikacijos galimybės
- Pasiruošimas būsimiems lankstaus energijos vartojimo modeliams

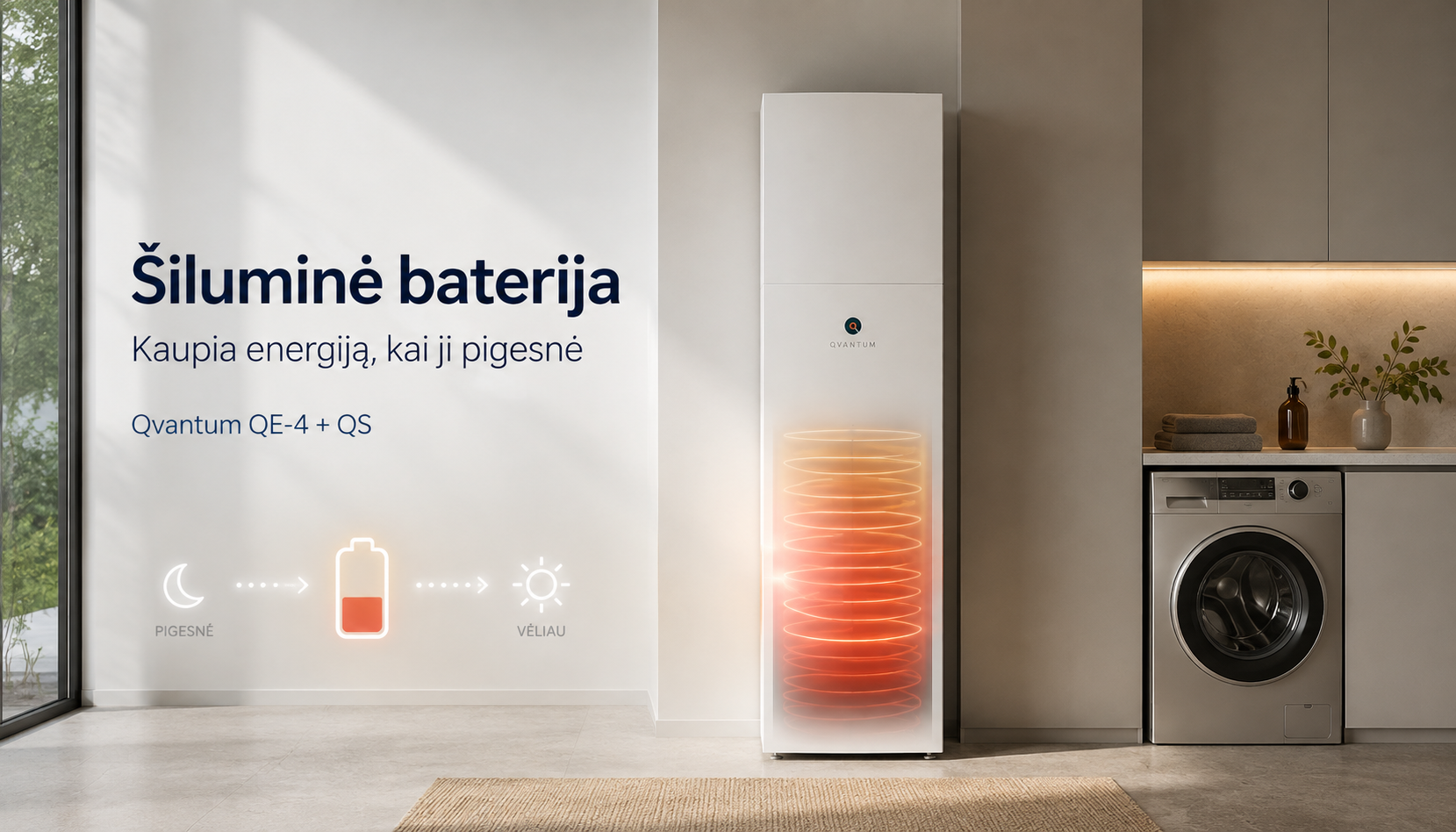

scene3 – Qvantum Thermal Battery, flexready ir elektros kainų optimizavimo vizualas
980 × 560 pxQvantum QE-4 ar QE-4 + QS?
Pats QE-4 gali veikti kaip ištraukiamo oro šilumos siurblys su pasyviais šviežio oro vožtuvais. QS modulis pakeičia šį principą centralizuotu filtruoto ir pašildyto oro tiekimu.
Funkcija QE-4 QE-4 + QS Šildymas Taip Taip Vėsinimas Taip Taip Karšto vandens ruošimas Taip Taip Panaudoto oro ištraukimas Taip Taip Šviežio oro patekimas Per pasyvius sieninius vožtuvus Centralizuotai per QS ir ortakius Tiekiamo oro filtravimas per QS Ne Taip Tiekiamo oro pašildymas Ne per centralizuotą QS Taip Pasyvūs vožtuvai gyvenamųjų kambarių sienose Reikalingi Nereikalingi Aktualu triukšmingoje aplinkoje Mažiau palanku dėl sieninių oro vožtuvų Taip 4 ortakių sprendimas Ne Taip Pagrindinis pasirinkimo argumentas Paprastesnė ištraukiamo oro sistema Komfortiškesnis centralizuotas tiekiamas oras Karšto vandens ruošimas
QE buitinį karštą vandenį ruošia per šilumokaitį. Gamintojo techninėje lentelėje QE-4 ir QE-6 karšto vandens talpos rodikliai pateikiami bendrai.
Parametras Qvantum QE 40 °C karšto vandens kiekis EN16147 Vmax 235 l Maks. 40 °C karšto vandens kiekis 350 l* Karšto vandens efektyvumo klasė A Apkrovos profilis XL KV ruošimo principas Momentinis ruošimas per šilumokaitį * 350 l reikšmė gamintojo dokumentacijoje nurodyta aktyvavus „Extra hot water“ režimą.
Ar Qvantum QE-4 + QS tinka jūsų namui?
QE-4 + QS verta rinktis, kai:
- norite vienos sistemos šildymui, vėsinimui, vėdinimui ir karštam vandeniui;
- pastate galima įrengti ištraukiamo ir tiekiamo oro ortakių sistemą;
- nenorite pasyvių oro vožtuvų gyvenamųjų kambarių sienose;
- svarbus centralizuotas lauko oro filtravimas;
- svarbu pašildyti tiekiamą lauko orą prieš jam patenkant į patalpas;
- namas yra triukšmingesnėje aplinkoje;
- lauko oro kokybė yra svarbus kriterijus;
- projektinė šildymo galia telpa į QE-4 galimybes;
- norite išmanesnio energijos valdymo ir šiluminės baterijos funkcijos.
Kitą sprendimą verta svarstyti, kai:
- pastato projektinė šildymo galia yra didesnė nei gali užtikrinti QE-4;
- nėra pakankamo ištraukiamo oro srauto šilumos siurblio darbui;
- nėra galimybės įrengti centralizuotų tiekiamo oro ortakių QS sistemai;
- norite paprastesnės QE sistemos su pasyviais sieniniais oro vožtuvais;
- objektui reikalingas kitokio principo šilumos šaltinis;
- šildymo sistemos projektas neatitinka QE-4 projektinės galios ar temperatūrinių ribų.
Svarbu: 4 kW yra QE-4 nominali projektinė šildymo galia, o ne taisyklė pagal namo kvadratūrą. Qvantum QE seriją gamintojas pristato gyvenamosioms erdvėms iki 200 m², tačiau konkretus QE-4 arba QE-6 modelis turi būti parinktas pagal pastato šilumos nuostolius, vėdinimo oro srautą, šildymo temperatūras ir kitus projekto duomenis.
Qvantum QS: pateiktame QE gamintojo buklete patvirtintas QS veikimo principas – centralizuotai tiekiamas, filtruojamas ir pašildomas lauko oras. Tačiau šiame dokumente nepateikti tikslūs QS oro srauto, elektrinės galios, filtrų klasės, matmenų ir svorio duomenys. Šių parametrų produkto puslapyje nepriskiriame, kol jie nebus patvirtinti atskiru QS techniniu dokumentu.
QE-4 vėdinimo srautas: gamintojas QE-4 nurodo rekomenduojamą 25–55 l/s ištraukiamo oro srautą, tai atitinka maždaug 90–198 m³/h. Faktinis sistemos oro kiekis turi būti nustatytas pagal vėdinimo projektą.
Apie Qvantum QE-4 + QS sistemą
Qvantum QE-4 – 4 kW inverterinis ištraukiamo oro šilumos siurblys, viename korpuse apjungiantis patalpų vėdinimą, šildymą, vėsinimą ir buitinio karšto vandens ruošimą.
Pagrindinis QE-4 + QS skirtumas: prie QE šilumos siurblio prijungtas QS modulis leidžia atsisakyti pasyvių oro vožtuvų sienose ir sukurti centralizuotą 4 ortakių sistemą su filtruoto bei pašildyto šviežio oro tiekimu.QE ištraukia panaudotą orą iš virtuvės, vonios, pagalbinių ir kitų patalpų. Šiame ore likusi šiluminė energija nėra tiesiog išmetama – šilumos siurblio šaltnešio ciklas ją panaudoja namo šildymui ir buitinio karšto vandens ruošimui.
QS keičia šviežio oro tiekimo principą. Vietoje to, kad lauko oras į svetainę ar miegamuosius patektų tiesiai per sieninius vožtuvus, jis pirmiausia patenka į QS, yra filtruojamas ir pašildomas. Tada oras centralizuotai paskirstomas ortakiais.
Gamintojas šį sprendimą ypač išskiria būstams, esantiems vietose, kur aktualus išorinis triukšmas arba lauko oro kokybė.
QE-4 šildymo efektyvumo klasė prie 35 ir 55 °C yra A+++, o gamintojo nurodomas SCOP – atitinkamai 4,66 ir 3,86. Tai leidžia sistemą naudoti ne tik žematemperatūriam grindiniam šildymui, bet pagal tinkamai suprojektuotą sistemą ir aukštesnės temperatūros režimams.
Dar vienas išskirtinis QE sprendimas – integruotas akumuliacinis bakas, galintis veikti kaip šiluminė baterija. Qvantum nurodo galimybę kaupti energiją iki 90 °C, todėl sistema kuriama ne tik dabartiniam šildymo poreikiui, bet ir būsimiems lankstaus elektros vartojimo bei tinklo balansavimo modeliams.

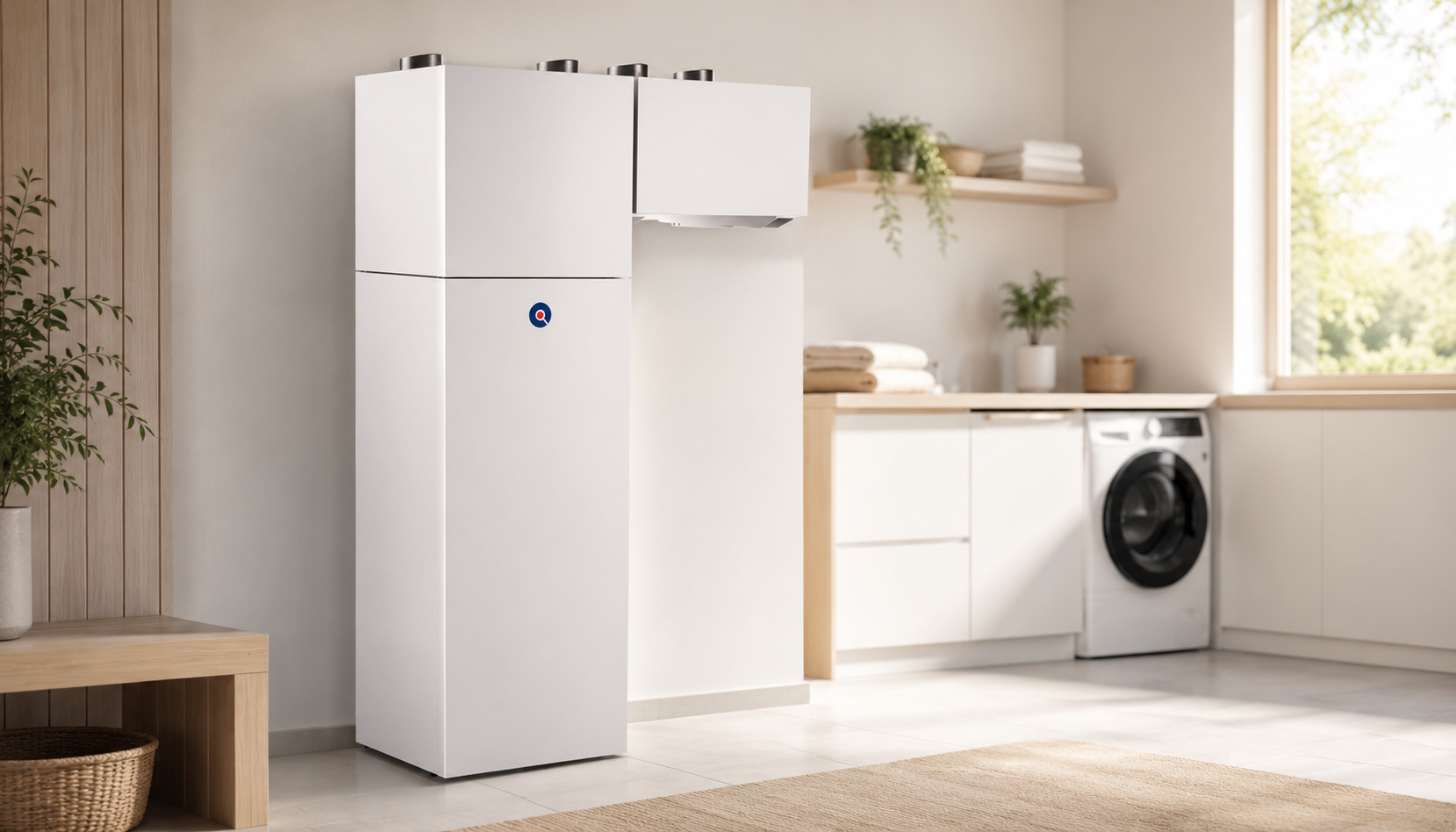

detail1 – Qvantum QE-4 šilumos siurblys baltame fone

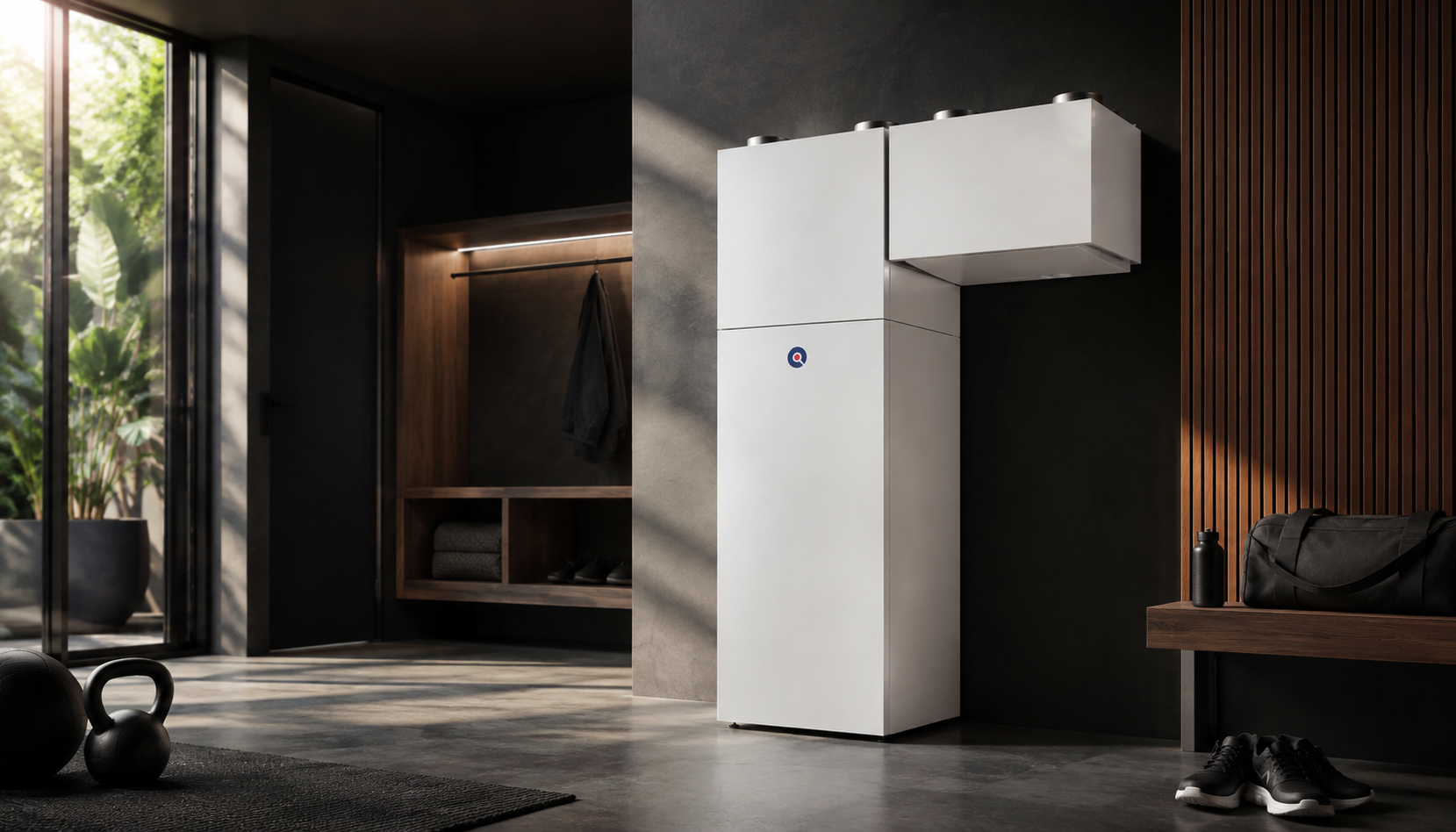

980 × 560 pxdetail2 – Qvantum QE-4 kartu su QS tiekiamo oro moduliu

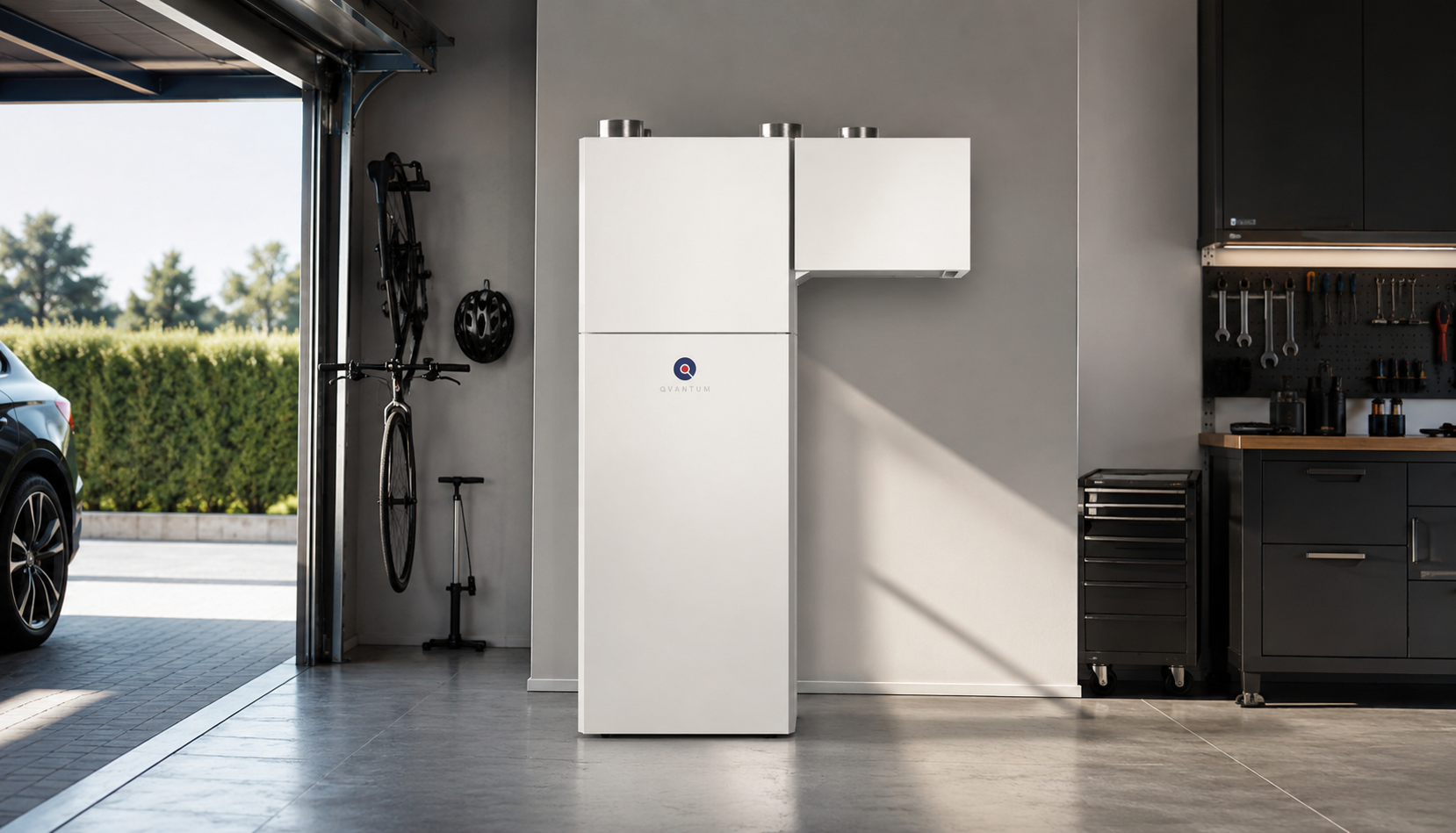

980 × 560 pxdetail3 – oficiali Qvantum QE + QS 4-duct ventilation sistemos schema

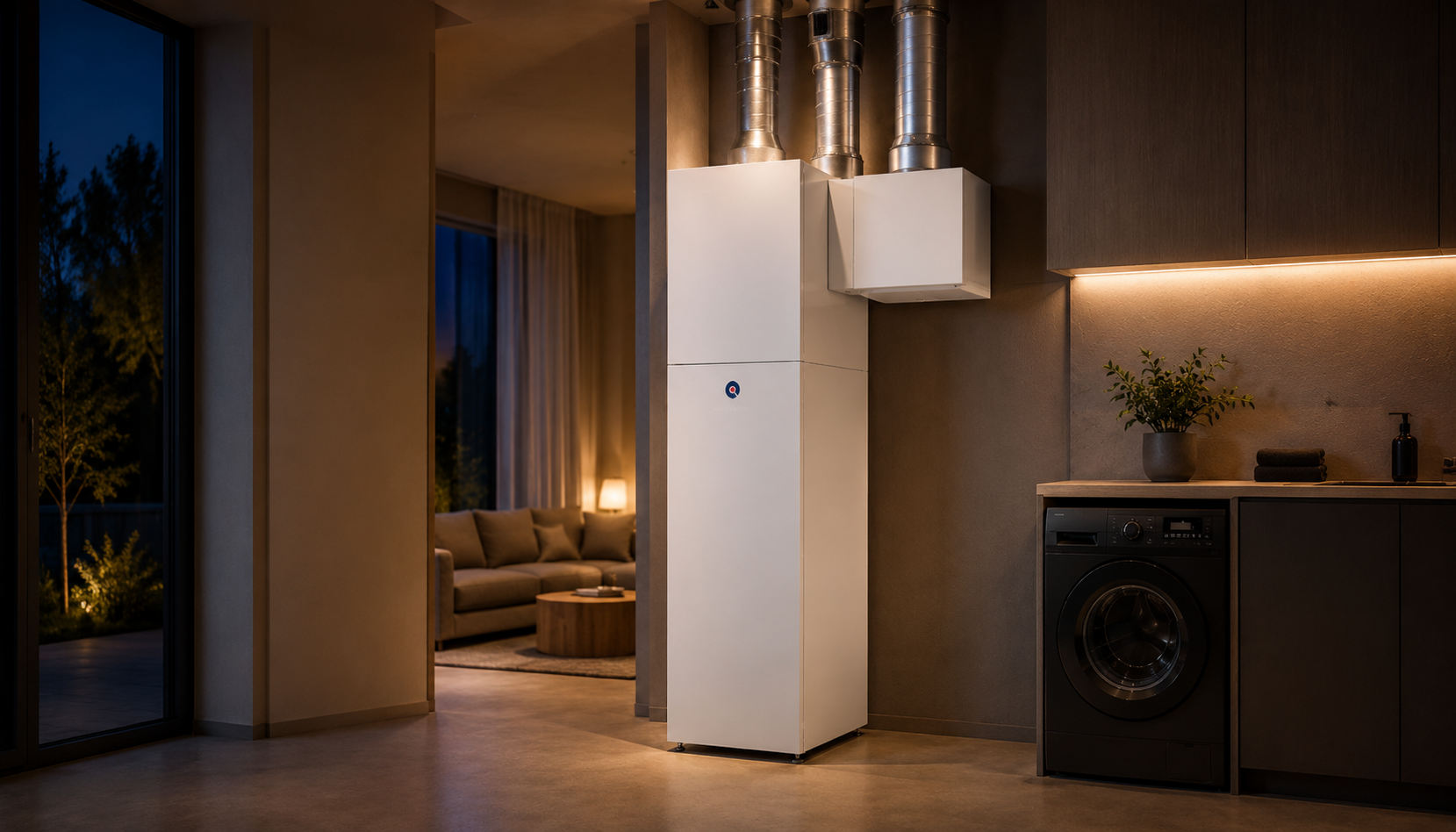

980 × 560 pxdetail4 – QE techninės patalpos / 600 × 620 × 2045 mm matmenų vizualas
980 × 560 pxQvantum QE-4 techninės savybės
Gamintojas Qvantum Modelis QE-4 + QS QE tipas Ištraukiamo oro šilumos siurblys QS paskirtis Centralizuotas filtruoto ir pašildyto šviežio oro tiekimas Nominali šildymo galia Pdesignh 4 kW Rekomenduojamas vėdinimo oro srautas 25–55 l/s Rekomenduojamas oro srautas perskaičiuotas apie 90–198 m³/h Produkto šildymo klasė 35 / 55 °C A+++ / A+++ Sistemos šildymo klasė 35 / 55 °C A+++ / A+++ SCOP EN14825, 35 °C 4,66 SCOP EN14825, 55 °C 3,86 Darbinis diapazonas: ištraukiamas oras 5–35 °C Darbinis diapazonas: šildymo pusė 20–80 °C* Maks. elektrinio kaitintuvo galia 5,0 kW (1 + 2 + 2) Garso galios lygis EN12102 LWA 39–52 dB(A) Garso slėgis montavimo vietoje 36–48 dB(A)** 40 °C KV kiekis EN16147 Vmax 235 l Maks. 40 °C KV kiekis 350 l*** Karšto vandens efektyvumo klasė A Karšto vandens apkrovos profilis XL Šaltnešis R513A Šaltnešio GWP 629 Šaltnešio kiekis QE-4 1,1 kg CO₂ ekvivalentas 692 kg Ventiliacijos jungtis Ø125 mm QE matmenys (P × G × A) 600 × 620 × 2045 mm QE aukštis 2045 mm be ventiliacijos jungčių QE-4 neto svoris 190 kg Kompresorius Inverteriu valdomas Šildymas Taip Vėsinimas Taip Mechaninis ištraukiamas vėdinimas Taip Karšto vandens ruošimas Taip, momentiniu principu per šilumokaitį Integruotas akumuliacinis bakas Taip Šiluminės baterijos funkcija Taip Maks. šiluminės baterijos temperatūra iki 90 °C flexready® Taip API komunikacija Taip, gamintojo nurodyta kaip platformos galimybė Nuotolinis valdymas / monitoringas Taip * Gamintojo lentelėje 20–80 °C diapazonas pateikiamas su elektriniu papildomu šildymu. ** Garso slėgio deklaracija taikoma su 4 dB garso slopinimu; realus lygis priklauso nuo patalpos akustinių savybių. *** 350 l pasiekiama naudojant „Extra hot water“ režimą.
Qvantum QS funkcijos
Paskirtis Centralizuotas šviežio oro tiekimas kartu su Qvantum QE Lauko oro paėmimas Taip Tiekiamo oro filtravimas Taip Tiekiamo oro pašildymas Taip Pašildymo energijos šaltinis Qvantum QE šilumos siurblys Centralizuotas oro paskirstymas Taip, ortakiais ir difuzoriais Tiekimas į svetainę ir miegamuosius Taip Pasyvūs sieniniai oro vožtuvai su QS Nereikalingi pagal Qvantum 4-duct sprendimą QS maksimalus oro srautas Reikia patikslinti pagal QS techninį lapą QS matmenys Reikia patikslinti pagal QS techninį lapą QS elektrinė galia Reikia patikslinti pagal QS techninį lapą QS filtro klasė Reikia patikslinti pagal QS techninį lapą Montavimas: QE-4 + QS sistemoje būtina projektuoti tiek ištraukiamo, tiek centralizuotai tiekiamo oro ortakius. QS skirtas tiekti filtruotą ir pašildytą orą į gyvenamąsias patalpas, o QE ištraukia panaudotą orą iš virtuvės, vonios ir pagalbinių patalpų bei panaudoja jo energiją šilumos siurblio darbui.
Dažniausiai užduodami klausimai
Kas yra Qvantum QE-4 + QS?Tai Qvantum QE-4 ištraukiamo oro šilumos siurblio ir QS centralizuoto tiekiamo oro modulio sistema. QE rūpinasi ištraukiamu vėdinimu, šildymu, vėsinimu ir karštu vandeniu, o QS filtruoja, pašildo ir ortakiais tiekia šviežią lauko orą į gyvenamąsias patalpas.Kuo QE-4 + QS skiriasi nuo vien QE-4?Naudojant vien QE-4 šviežias oras į patalpas patenka per pasyvius sieninius oro vožtuvus. QS leidžia jų atsisakyti ir šviežią orą tiekti centralizuotai – filtruotą, pašildytą ir paskirstytą ortakiais.Ar QE-4 + QS yra 4 ortakių sistema?Taip. Qvantum gamintojas QE + QS kombinaciją savo dokumentacijoje vadina „4-duct solution“. Ji turi centralizuotą ištraukiamo ir centralizuotą tiekiamo oro sistemą.Ar QE-4 + QS yra rekuperatorius?Tai nėra klasikinis rekuperatorius su įprastu plokšteliniu ar rotaciniu šilumokaičiu. QE yra ištraukiamo oro šilumos siurblys: šalinamo oro energija atgaunama per šilumos siurblio šaltnešio ciklą ir panaudojama šildymui bei karštam vandeniui. QS atskirai užtikrina filtruoto ir pašildyto šviežio oro tiekimą.Ar naudojant QS reikia sieninių oro vožtuvų?Ne. Gamintojas tiesiogiai nurodo, kad QS tiekiamo oro įrenginys pašalina pasyvių šviežio oro vožtuvų poreikį, nes lauko oras tiekiamas centralizuotai per ortakius.Ar QS filtruoja lauko orą?Taip. Gamintojas nurodo, kad lauko oras pirmiausia praeina per QS filtrus ir tik tada pašildomas bei tiekiamas į patalpas.Ar QS pašildo tiekiamą orą?Taip. Gamintojo veikimo schemoje nurodyta, kad filtruotas oras pašildomas per šildytuvą, kuriam šilumą tiekia Qvantum QE šilumos siurblys.Kokia QE-4 šildymo galia?Qvantum QE-4 nominali projektinė šildymo galia Pdesignh yra 4 kW.Koks QE-4 SCOP?Pagal EN14825 gamintojas vidutiniam klimatui nurodo SCOP 4,66 prie 35 °C ir 3,86 prie 55 °C.Kokia QE-4 energinė klasė?Gamintojo techninėje lentelėje QE-4 produkto ir sistemos šildymo efektyvumo klasė prie 35 °C ir 55 °C nurodyta A+++ / A+++.Koks rekomenduojamas QE-4 vėdinimo oro srautas?Gamintojas QE-4 nurodo 25–55 l/s rekomenduojamą ištraukiamo oro srautą, tai yra maždaug 90–198 m³/h.Kiek karšto vandens gali paruošti Qvantum QE?Pagal EN16147 gamintojas nurodo 235 l 40 °C karšto vandens Vmax. Aktyvavus „Extra hot water“ režimą maksimalus nurodomas 40 °C karšto vandens kiekis yra iki 350 l.Ar QE turi įprastą karšto vandens boilerį?QE naudoja kitokį principą – buitinis karštas vanduo ruošiamas momentiniu būdu per šilumokaitį. Qvantum nurodo, kad dėl šio principo sumažinama Legionella rizika ir nereikia rinktis skirtingos korozijos apsaugos pagal vandens kokybę.Kas yra Qvantum Thermal Battery?QE integruotas akumuliacinis bakas gali būti naudojamas energijai kaupti kaip šiluminė baterija. Gamintojas nurodo galimybę kaupti šilumą iki 90 °C.Kas yra flexready®?Tai Qvantum energijos lankstumo koncepcija. Sistema gali kaupti šiluminę energiją, pavyzdžiui, palankesnių elektros kainų arba didesnės atsinaujinančios energijos pasiūlos metu ir sumažinti elektros poreikį piko laikotarpiu.Ar Qvantum QE-4 + QS tinka 200 m² namui?Gamintojas bendrai QE 4 kW ir 6 kW seriją pristato gyvenamosioms erdvėms iki 200 m², tačiau tai nėra automatinė QE-4 parinkimo taisyklė. Konkretus modelis turi būti parenkamas pagal pastato šilumos nuostolius, vėdinimo oro srautą ir šildymo sistemos parametrus.Kokie tikslūs Qvantum QS techniniai parametrai?Pateiktame Qvantum QE 2025 produkto buklete aprašomas QS veikimo principas, tačiau tikslūs QS matmenys, oro srautas, elektrinė galia ir filtrų klasė nepateikiami. Šių parametrų nereikėtų nurodyti, kol jie nepatvirtinti atskiru oficialiu QS techniniu dokumentu.Kodėl pirkti iš NIT?
Qvantum QE-4 + QS nėra produktas, kurį reikėtų rinktis vien pagal 4 kW galią ar namo kvadratūrą. Reikia kartu įvertinti pastato šilumos nuostolius, projektuojamą vėdinimo oro srautą, šildymo sistemos temperatūras, tiekiamo ir šalinamo oro ortakių išdėstymą bei karšto vandens poreikį.
NIT specialistai gali padėti įvertinti, ar konkrečiam objektui tinkamesnis QE-4, QE-4 + QS ar galingesnis QE-6 sprendimas, ir suderinti šilumos siurblį su vėdinimo bei šildymo projektu. Susipažinkite su NIT ekspertų komanda →
Produkto aprašymą parengė Richardas Šopa (NIT marketingo vadovas). Techninius duomenis peržiūrėjo Mindaugas Palionis (NIT technikos direktorius). Techniniai QE-4 duomenys ir QE + QS 4 ortakių sistemos veikimo principas sutikrinti pagal oficialią Qvantum QE gamintojo 2025 m. techninę dokumentaciją. Susipažinkite su NIT ekspertų komanda → Atnaujinta: 2026-08.
